Есть у меня дома такой цап, играет не плохо. Построен на двух WM8741, цифровой приемник WM8805. Настройки цифрового фильтра "2X oversampling , Linear phase"
Решил поделится измерениями, подключение по оптике.
Звуковая карта: ESI Juli@ (источник SPDIF и аналоговая запись)
Осциллограф: OWON PDS5022S (бюджетный китай)
Измеренные характеристики через звуковую карту:
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ +0.27, -1.30
Уровень шума, дБ (А) -90.0
Динамические диапазон, дБ (А) 89.9
Гармонические искажения, % 0.0077
Гармонические искажения + шум, дБ(A) -78.2
Интермодуляционные искажения + шум, % 0.016
Взаимопроникновение каналов, дБ -88.9
Интермодуляции на 10 кГц, % 0.012
Нажмите для просмотра прикрепленного файла

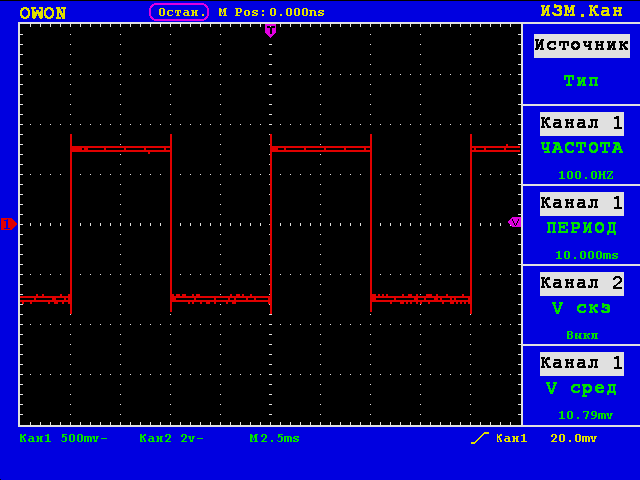

Меандр 100Hz (частота дискретизации 44.1kHz)
Нажмите для просмотра прикрепленного файла

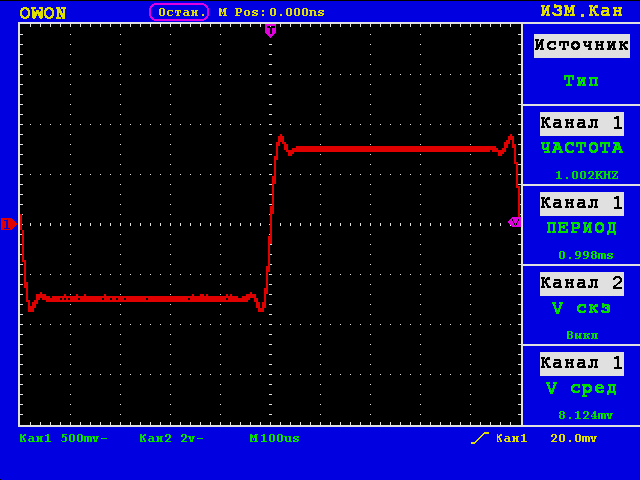

Меандр 1kHz (частота дискретизации 44.1kHz)
Нажмите для просмотра прикрепленного файла

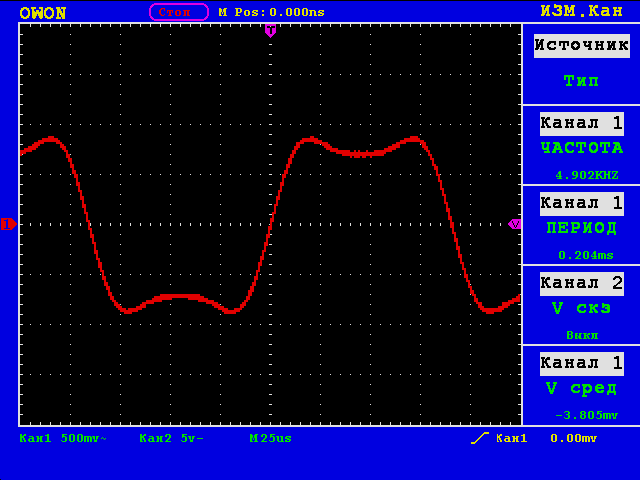

Меандр 5kHz (частота дискретизации 44.1kHz)
Нажмите для просмотра прикрепленного файла

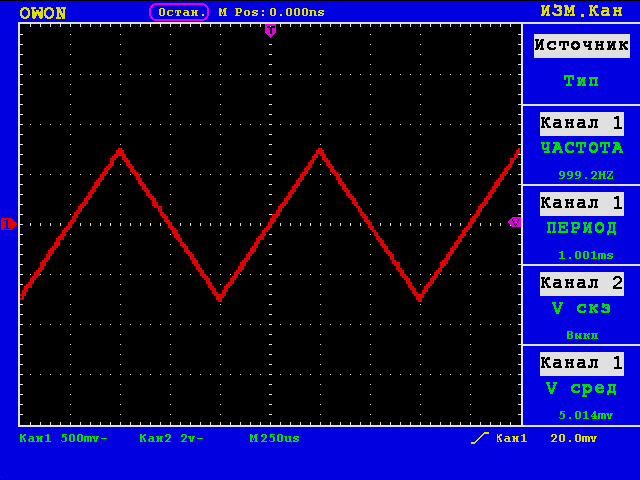

Треугольник 1kHz (частота дискретизации 44.1kHz)
Нажмите для просмотра прикрепленного файла

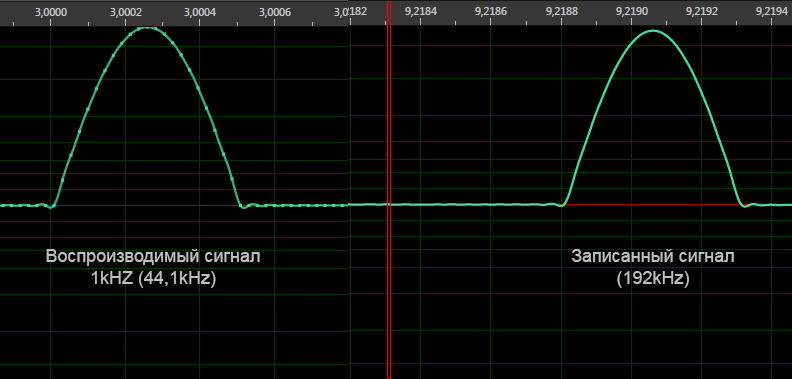

Воспроизведение импулься
Нажмите для просмотра прикрепленного файла
